二、送風設備選擇

1、送風機

送風機是整個防護系統的動力部件。《人民防空地下室設計規范》規定戰時電源無保證的人防地下室，為了確保通風的可靠性，通風機應選用電力與人力兩用通風機。該種風機是對應核武器、生物武器和化學武器的情況下，采用濾毒通風防護的必要設備。當正常供電時，采用電力驅動，否則采用人力驅動。目前常用的電力與人力兩用通風機主要有SR900型電動腳踏兩用風機、DJF-1型電動腳踏兩用通風機和F270型電動手搖兩用風機。電動時風量應滿足清潔通風量要求，人力時應滿足濾毒通風量要求，隔絕通風關閉所有密閉閥門，打開風機吸入口插板閥即可。無論是電動還是腳踏，風機均應能滿足清潔通風和濾毒通風風量和通風系統阻力的要求。



2、過濾吸收器

選擇過濾吸收器的主要作用是用于吸收空氣中的毒物、毒煙、毒劑蒸氣、放射性灰塵和細菌氣熔膠等，是通風系統的關鍵設備。一般采用SR型過濾吸收器，目前有三種規格，額定風量分別為300m3/h，500m3/h，1000m3/h，選擇時應根據濾毒通風量進行選擇，可多臺并聯使用，利用支架落地安裝，選擇必須注意使濾毒風量不超過該過濾吸收器的額定風量。吸收器的兩端管道上應預留DN15測壓管接口，根據測壓管測定阻力可及時判斷吸收器是否失效。

3、濾塵器(粗效過濾器)的選擇

濾塵器不僅用于清潔通風時過濾空氣中較大顆粒的灰塵且用于濾毒通風時濾除粗顆粒爆炸殘余物、毒物和放射性物質。一般均采用LWP-X(D)型油網濾塵器，其為片式或塊式結構。每個濾塵器的風量必須控制在800-1600m3/h，設計時應注意在濾塵器兩端的管道上預留DN15測壓管接口。



4、手動密閉閥的選用

密閉閥是人防地下室防護通風系統中的重要設備之一，有手動和電動兩種，一般均采用手動密閉閥。它一般設置在染毒區的進風和排風管路上，用于平時和戰時通風方式的轉換。對于進風系統，按《人民防空地下室設計規范》5.2.8條提供的圖示(a)(h)(c)設置手動密閉閥，清潔式通風管路和濾毒式通風管路上各設2只，共4只；對于排風系統，按《人民防空地下室設計規范》5.2.9條提供的圖示(a)(b)(c)設置手動密閉閥，分別設在排風管穿密閉墻和防毒通道處。



三、排風系統設計及主要設備選擇

1、清潔式通風

排風量為了保持清潔通風時地下室為微正壓，清潔通風時排風量應略小于清潔通風時新風量，一般可取新風量的90-95%，并根據此排風量值選擇排風系統消波設施、設計機械排風系統中的排風管道和選擇排風機。



2、濾毒排風

通風量濾毒通風時排風量LDP=LD-Lf(各符號代表項目同前)，根據此值設計設置在主要出入口的超壓排風系統，選擇自動排氣活門的規格及數量，通風短管直徑等并且應滿足濾毒排風量能夠滿足最小防毒通道的換氣次數的要求。

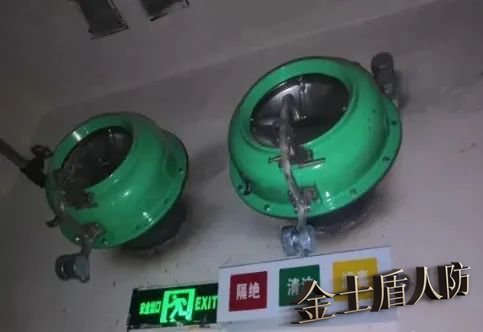

3、超壓排氣活門的選擇

超壓排風時必須關閉排風機，依靠室內超壓向室外排風，超壓由自動排氣活門維持，當壓力超過規定時，自動排氣活門開啟，將廢氣通過洗消間、防毒通道排至擴散室。排氣活門個數按下式計算：

n=LDP/LZ(4)

LDP-濾毒通風排風量



LZ-單個超壓排氣活門在工程設計的超壓值減去超壓排風系統其他設施(密閉閥門、排風管、消波設施等)的排風阻力后的壓力值時的排風量，根據此壓力值可在超壓排氣活門的性能參數表或曲線上查得。尚應注意超壓排氣、排風流經閥門通風短管的速度應小于或等于5m/s，自動排氣活門和密閉閥門的總道數應于防護密閉閥門及密閉門的總道數一致，超壓排氣活門不應設在門扇上，只能安裝在墻體上。

四、設計中應注意的其他問題

1、戰時人防三種通風方式，當由一種轉換為另一種方式時是靠關閉和開啟系統中某些密閉閥門來實現，故在圖紙中應注明三種通風方式的轉換過程及轉換過程中各密閉閥門的啟閉，否則操作人員不知道如何實現三種通風方式的轉換，導致戰時人防通風系統使用不便。



2、排風管路布置問題，排風管路的設計應力求簡易洗消和防毒通道內部可以得到充分的換氣，設計時應盡量做到將通向簡易洗消間的自動排氣活門設置在高處，簡易洗消和防毒通道之間的通風短管設置在低處，排風出口設置在高處，并且相互錯開以使整個空間形成合理的氣流組織。平面布置時還要注意防毒通道內進排風口不要離得太近，以免排風短路，應錯開布置。



3、戰時廁所排風問題，設計時應與建筑專業協商，盡量使戰時廁所與簡易洗消間相鄰布置，否則戰時濾毒通風時由于人防工事內無機械排風，戰時廁所難以滿足換氣次數要求，造成使用條件較差。



4、平戰結合及平戰功能轉換，具有平戰兩種功能，這兩種功能對通風的要求是不一樣，設計時將兩個系統結合的越緊密越好，這樣占地面積就越小，越便于戰時防護，也就有利于平戰功能之間順利轉換，滿足人防工程的使用要求。



五、結語



在進行人防地下室設計時，應認真理解規范，做到合理分區，系統設置簡單實用，通風設備容量計算準確，選擇合理平戰轉換措施，以實現人防地下室應有的功能，發揮其應有的經濟和社會效益。
