1.1 根據平戰結合的要求，本工程地下二層為人防工程，戰時為二等人員掩蔽所，人防總建筑面積：2091.09m2，人防掩蔽面積：1158.26 m2，。人防甲防護單元掩護409人，人防乙防護單元掩護750人。

1.1.1 戰時進風系統由防爆波活門和擴散室進風，戰時掩蔽部設清潔通風、濾毒通風、隔絕通風三種通風方式。進風系統由防爆波活門、濾塵器、 手動密閉閥門 、過濾吸收器、電動腳踏兩用風機等組成。清潔式通風新風量＞=5 m3/h.p，濾毒式通風新風量＞=2 m3/h.p，隔絕式通風內部空氣循環，隔絕防護時間為10.15h＞3h，戰時送風管道利用平時排風管道，利用閥門進行轉換，排風設備戰時拆除，風井封堵。

1.1.2 戰時排風系統：戰時清潔式超壓排風利用管路經防爆波活門排向豎井，濾毒式超壓自動排氣活門自洗消間防毒通道、防爆波活門排向豎井，防毒通道換氣次數51＞40次/h.

1.1.3 防空地下室戰時利用裝配式不銹鋼板制作水箱儲存戰時貯水，用于掩蔽人員飲用水、生活用水以及口部洗消用水，洗消用水由供水泵供水，水源為小區供水管網，通過管網供給地下二層的戰時生活水箱和飲用水水箱。

2.1 預留預埋施工的質量控制

人防工程在土建結構施工階段，涉及到各專業的預留預埋較多，在施工前應進行圖紙會審，各專業分工明確。在結構施工過程中，各專業需要與土建施工密切配合，專業工長要做好過程控制和現場施工監督。為保證施工質量，工程施工中應對隱蔽工程作好記錄，并應進行中間或分項檢驗，合格后方可進行下一工序的施工。

2.1.1 在本工程地下二層人防部分的結構施工階段，由于工藝性較強、穿人防臨空墻的管道系統涉及到給排水、通風、消防、電氣等各專業，工序配合復雜，施工難度高等特性，所以在施工準備期先組織施工人員深入學習、熟悉施工圖紙，其它專業負責人相互配合作好安裝工程的綜合管線布置圖，并有針對性的編制各子分項工程的施工技術方案，克服新工藝、新材料帶來的施工困難。

2.1.2 與土建配合：套管預埋，立管穿樓板洞的預留，標識風管、水管穿墻的套管的管徑標高及定位尺寸。在施工過程中，嚴格按照防空地下室給排水、通風設施安裝圖集和規范進行施工，加強對密閉套管定位尺寸和標高的控制，以及安裝質量的控制。

1）戰時給排水、供配電以及平時使用的消防、采暖及電氣有關預埋套管不能漏埋，各專業應及時作復核；管線穿越人防圍護結構時應在穿墻處預埋防護密閉套管。（作法詳見《07FS02》及《07FD02》）

2）戰時通風穿墻管道必須預埋到位，預埋管應加止水翼環，該環與預埋管滿焊，翼環寬度≥50mm、板材厚≥3mm。平時通風管穿人防墻體（臨空墻、密閉墻）時不能預留孔洞，必須在人防墻體有平戰轉換措施。(作法詳見《07FK02》)

3）密閉穿墻短管的制作及安裝

a.給水管、壓力排水管、電纜電線等的密閉穿墻短管，應按設計要求制作。當設計無要求時，應采用壁厚大于3mm的鋼管。

b. 通風管的密閉穿墻短管，應采用厚2～3mm的鋼板焊接制作，其焊縫應飽滿、均勻、嚴密。

c.密閉翼環應采用厚度大于3mm的鋼板制作。鋼板應平整，其翼環高宜為30～50mm。密閉翼環與密閉穿墻短管的結合部位應滿焊。

d.密閉翼環安裝時應位于墻體厚度的中間，并應與周圍結構鋼筋焊牢。密閉穿墻短管的軸線應與所在墻面垂直，管端面應平整。

e. 密閉穿墻短管兩端伸出墻面的長度，應符合設計要求。當設計無規定時，應符合下列要求：

①電纜、電線穿墻短管宜為30～50mm；

②給水排水穿墻短管應大于40mm；

③通風穿墻短管應大于100mm。

f.密閉穿墻短管作套管時，應符合下列要求：

①在套管與管道之間應用密封材料填充密實，并應在管口兩端進行密閉處理，填料長應為管徑的3～5倍，且不得小于100mm。

②管道在套管內不得有接口。

③套管內徑應比管道外徑大30～40mm。

④密閉穿墻短管應在朝向核爆沖擊波端加裝防護抗力片。抗力片宜采用厚度大于6mm的鋼板制作。抗力片上槽口寬度應與所穿越的管線外徑相同；兩塊抗力片的槽口必須對插。

⑤當同一處有多根管線需作穿墻密閉處理時,可在密閉穿墻短管兩端各焊上一塊密閉翼環。兩塊密閉翼環均應與所在墻體的鋼筋焊牢，且不得露出墻面。

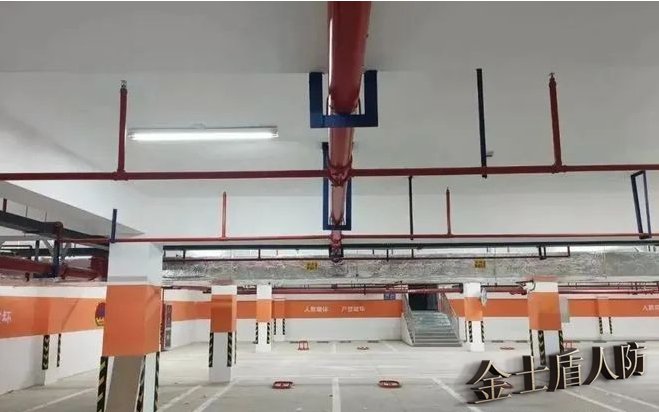

2.2 管道設備安裝的質量控制

人防管道和設備安裝工程應與土建工程緊密配合，土建主體工程結束并檢驗合格后，方可進行設備安裝。防空地下室施工須按《人民防空地下室設計規范》（GB50038-2005）、《人民防空工程施工及驗收規范》（GB50134-2004）、《人民防空工程質量檢驗評定標準》、《地下防水工程質量驗收規范》（GB50208-2002）等有關設計和施工規范施工。施工圖須按人防主管部門或其委托審查機構審查合格，方可施工。

為保證人防工程施工質量，人防工程專用防護防化設備的安裝應選擇具有人防安裝資質的施工單位。

2.2.1 消防、給排水的安裝

1）與防空地下室無關的管道不宜穿過人防圍護結構，上部建筑的生活污水管、雨水管、燃氣管不得進入防空地下室。

2）穿過防空地下室頂板、臨空墻和門框墻的管道，其公稱直徑不宜大于150mm，此時在穿墻處應設置 剛性防水套管 。若管徑大于150mm，在其穿墻(穿板)處應設置外側加防護擋板的剛性防水套管。

3）穿越防護外墻、臨空墻以及頂板的所有給排水管道要預留剛性防水套管，必須于防護外墻及頂板內側設置公稱壓力不小于1.0MPa的防爆波閥門，防爆波閥門平時開啟，戰時關閉。若管道穿過防護單元之間的防護密閉隔墻，應在防護密閉隔墻兩側設置防護閥門（指普通閘板閥或截止閥，工作壓力大于1.0Mpa的鋼芯閥），安裝位置距穿人防墻、板部位不宜大于200mm。
