人民防空地下室宜采用城市市政給水管網或防空地下室的區域水源供水。在有條件時,可采用自備內水源或自備外水源供水。防空地下室的自備內水源或外水源的取水構筑物宜用管井或大口井;自備內水源取水構筑物應設于清潔區內。在自備內水源與外部水源(如城市市政給水管網)的連接處,應設置有效的隔斷措施;自備外水源取水構筑物的抗力應與其供水的防空地下室中抗力最高的相一致。現代的城市化建設中,隨著高層建筑的增加,高層建筑地下室的建設任務相應的增多了,一般高層建筑都設有地下室,地下室也作為人防工程以備戰時之用,高層建筑的地下室工程將城市建設和人防建設結合了起來。一般的設計單位只做地下室的平時給排水和消防給水設計,戰時的給排水設計則要求人防專業設計單位進行設計,還需滿足《人民防空地下室設計規范》(GBJ50038-2005)的要求。以下對如何進行人防工程的給排水設計,及設計中出現問題時如何處理加以介紹。

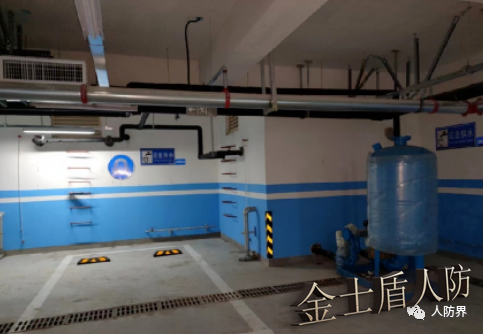

一般采用不銹鋼水池做為高層建筑地下室的生活水池,當其在人防工程防護區內布置時,可用作戰時生活飲用儲水池。集中管道井布置在人防防護區外,在側壁穿過人防圍護結構布置給水系統管道,防爆波閥門在人防圍護結構內側安裝,平時生活給水管道通過集中管道井與上部建筑用水點相連。
先在人防地下室橫穿生活水泵的水管,再從地下室的頂板向上引至各用水點,這種錯誤的布管方式是設計中常出現在生活給水設計中,這樣布管并不理想,在《人防設計規范》中有為保證防空地下室的人防圍護結構的整體強度及其密閉性條款的提出,主要是對無關管道的限制。專供上部建筑平時使用的設備房間,應盡量在設計中設在防空地下室的防護范圍之外,即使是防空地下室所需的管道為了減少破壞范圍,也應由地下室的墻體穿入。適當集中上部建筑的糞便污水管道等,并設置相應的管道井將其設于防護范圍以外。
人防工程地下室的建成后使用前必須將戰時通風系統、戰時給水系統、戰時電照系統安裝完畢,配備齊全,并經過試運行后才允許人防工程投入使用。
與人防地下室無關的高層建筑上部排水管道為避免穿過人防頂板,高層建筑應考慮設置管道轉換層,上部建筑的排水管道在設置好的管道轉換層先集中,然后再通過集中的出口排出,集中管道井的布置在建筑方案設計時,得到給排水專業設計人員的參與。集中管道井的布置工作應在人防地下室的防護區外或靠外墻處進行,若不能布置在防護區外時,可采取地下室頂板降板或做管溝的方式進行處理。
如果上部為衛生設施相對集中,管道相對較小,功能較筒單的辦公建筑,地溝應用在底層無衛生用水設施設計時,在地溝中將排水管道敷設好,遇到需要穿梁時,要進行鋼套管的預埋工作,地溝的寬度設計值一般為500mm,而深度值則與地下室頂板的梁高相等即可。完成管道在地溝中的敷設之后,用細沙進行回填至密實,上面做墊層。若高層建筑的上部設計為商住樓、賓館建筑等功能較復雜的項目時,則為滿足使用要求,應設計衛生設施,這必將導致較多排水管道集中在上部,遇到此種問題時,可利用在底層衛生設施相對分散的特點,而采用降低地下室頂板的方式來處理,頂板的降低高度值,設計一般控制在600mm左右,在600mm之內完成上部集中的排出管道和底層衛生設施的布置工作。
有如下兩種錯誤在排水設計方面最常出現:①當設有兩層地下室時,兩層地下室都為人防地下室,但是分設為上下兩個防護單元或者地下室一層為非人防區,地下二層為人防區;DN 80的防爆地漏在地下一層的樓面板上設置,地下一層的污水便可由此來得到收集,再將收集的污水用鍍鋅鋼管(DN 80)引到地下底層的集水井內,再由潛水泵將集水井內的污水提升并排到室外。②一般設計時,在高層建筑的中部進行核心筒體的設置,防火電梯間、樓梯間及消防專用電梯都設置在筒體內。設計時,在筒體的底部設置集水井,用集水井來收集污水,核心筒體還多被設計為兼具人防地下室在戰時的出入口之用,即將人防區設置在核心筒體外,而核心筒體內則是非人防區。將筒體內集水井中的潛水泵所連接的出水管用鍍鋅管引入人防區內,這種方法在一些設計中出現,它與人防區內的其它潛水泵出水管連接,而后形成排水管網,從而達到將水引出室外的方法。
按《人防設計規范》條文中規定的:“與戰時使用無關的所有排水管道一律不得進入防空地下室”來衡量,上述這兩種設計方法是錯誤的。設計時將集水井分別設置在地下室的一、二層中,然后將污水用潛水泵提升排出室外,才是對于第一種情況正確的做法。而對于第二種情況時,它的正確做法是:在筒體內部(非人防區)把核心筒體內集水井中的潛水泵出水管引上首層再接引出室外。單獨從地下室的圍護側壁上將人防區內的潛水泵出水管穿出室外。
《人民防空工程設計防火規定》中的相應的條規定人防工程在建筑面積大于300㎡時,應設置室內消火栓;人防工程在建筑面積大于1000m2時,自動噴淋滅火系統應設置其中。按此規定的要求,平時設計的消防管道如果在戰時需要時,那么它就是與人防工程有關的管道,它們采取相應的防護密閉措施是可以穿過人防圍護結構的。如果,消火栓立管DN100或DN150管在高層建筑地下室不做為人防地下室時,它可以直接貫通上下,在地下室內,由穿過地下室頂板上部的管道形成環網。有如下兩種正確布置消防管道穿越人防地下室的方法:①布置室內消防系統的下環管網在人防地下室上部的非人防區內時,只需要下消防豎管引出,在核心筒體內設置消防豎管和室內消火栓。管道穿越其頂板不受《人防設計規范》的限制,因為筒體內是非人防區,如下圖所示,消火栓采用雙閥雙出口型的消火栓,使消火栓的保護間距得以加大。②人防地下室內,由于條件限制只能布置消防下環管網時,要做好穿越人防圍護結構消防管道的防護措施。消防豎管在核心筒體內布置是最佳的布置方式,然后,相應的采用防爆閘閥,防爆套管的措施,把消防管從筒體的側壁引入人防地下室,而后形成環狀的連通;在人防區內進行消火栓的布置。如圖二所示,由于穿越人防地下室的側壁時,管道的管徑不受《人防設計規范》的限制。如果豎管不可避免的穿過人防地下室的頂板時,大管徑的豎管應換算為若干條小管徑的豎管后再進行穿過頂板的施工。
為了降低人防地下室工程造價及便于臨戰轉換,在防空地下室清潔區內設置的供平時使用的消防水池,如使用的是鋼筋混凝土水池,在戰時也允許作為生活飲用水水池使用;而且由于戰時掩蔽人員只是在短時間內飲用混凝土水池內的水,從混凝土生活飲用水水池在我國長期使用的歷史分析,戰時短時間內使用不會對人體健康造成影響。在臨戰前需要對水池進行必要的清洗、消毒,補充新鮮的城市自來水。該水池的用水可作為戰時生活飲用水或洗消用水。
另外,對于是否將消防水池設置在防空地下室內,還需根據具體工程消防系統的復雜程度、造價等因素綜合考慮。如消防系統很復雜,需穿越防空地下室的管道多,則宜將消防水池放在非防護區。
人防地下室工程,已是高層建筑中的一個重要組成部份,經過多年的設計工作,總結出以上的設計經驗,并簡單介紹了遇到相關問題時的解決方法,各位同行可以參考,并在今后的人防地下室工程的給排水設計中不斷進行完善。
